एएसटीएम बी564 हास्टेलॉय एन10675 10" बीएल फ्लेंज आरएफ - 150 क्लासASTM B564 मानक के अनुरूप एक अंधा निकला हुआ किनारा है और N10675 (Hastelloy C276) सामग्री से बना है। इसमें 10{7}}इंच नाममात्र व्यास और 150 क्लास की सुविधा है। पाउंड स्तर की दबाव रेटिंग और बढ़ा हुआ फेस सील डिज़ाइन कम से मध्यम दबाव, अत्यधिक संक्षारक वातावरण में अपूरणीय लाभ प्रदान करता है। एचटी पाइप सभी विभिन्न प्रकार और स्केल के फ्लैंज की आपूर्ति करता है। कृपया स्वतंत्र महसूस करेंहमसे संपर्क करेंअधिक उत्पाद जानकारी और मूल्य निर्धारण के लिए।
ब्लाइंड निकला हुआ किनारा संरचनात्मक विशेषताएं
शरीर - रचना:सीलिंग सतह क्षेत्र, बोल्ट छेद असर क्षेत्र, निकला हुआ किनारा गर्दन (एक गर्दन प्रकार के लिए, 10" 150 वर्ग मानक गर्दन वाले अंधा निकला हुआ किनारा की गर्दन की लंबाई 50.8 मिमी है), और एक प्रबलित संक्रमण क्षेत्र शामिल है। तनाव एकाग्रता से बचने के लिए संक्रमण क्षेत्र का फ़िलेट त्रिज्या 6 मिमी से अधिक या उसके बराबर है।

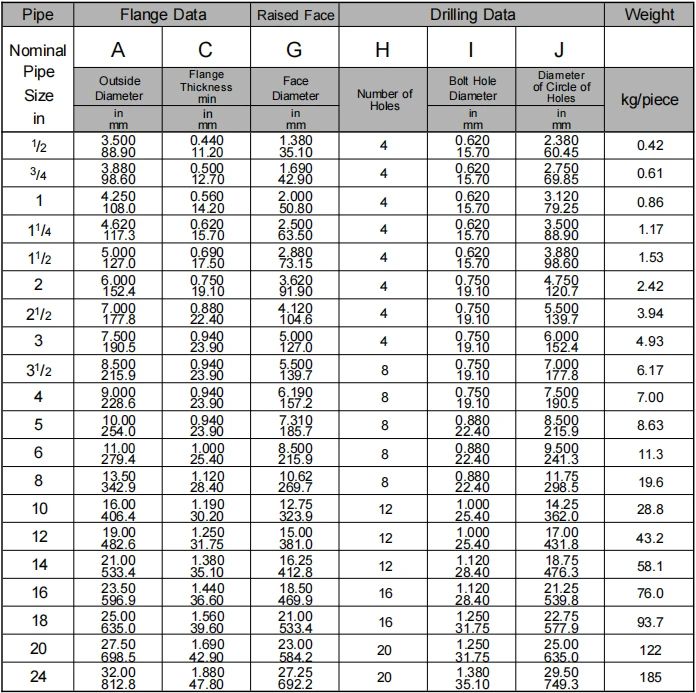

दीवार की मोटाई डिज़ाइन:ASME B16.5 के अनुसार, 10" 150 क्लास ब्लाइंड फ्लैंज की न्यूनतम बॉडी दीवार की मोटाई 19.1 मिमी (सीलिंग सतह क्षेत्र में 22.4 मिमी तक मोटी) है, जो समान विनिर्देश के फ्लैट फेस वेल्डेड फ्लैंज से 30% अधिक मोटी है, जिससे सीलिंग के दौरान कोई विरूपण नहीं होता है।
दबाव सहने का लाभ:बोरलेस डिज़ाइन दबाव को संपूर्ण फ़्लैंज सतह पर समान रूप से वितरित करने की अनुमति देता है, जिससे छेद वाले फ़्लैंज (जैसे आरएफ फेस फ़्लैट-फेस वेल्डेड फ़्लैंज) की तुलना में स्थानीय दबाव वहन क्षमता 40% बढ़ जाती है, जिससे यह बार-बार शुरू होने वाले -स्टॉप चक्र वाले पाइपिंग सिस्टम के लिए उपयुक्त हो जाता है।
एएसटीएम बी564 10" बीएल फ्लैंज आरएफरासायनिक संरचना (द्रव्यमान अंश)
निकेल (Ni) 57% से अधिक या उसके बराबर, क्रोमियम (Cr) 14.5%-16.5%, मोलिब्डेनम (Mo) 15%-17%, टंगस्टन (W) 3%-4%, आयरन (Fe) 4%-7%, कार्बन (C) 0.01% से कम या उसके बराबर, सिलिकॉन (Si) 0.08% से कम या उसके बराबर, मैंगनीज (Mn) 0.5% से कम या उसके बराबर, फॉस्फोरस (पी) 0.04% से कम या उसके बराबर, सल्फर (एस) 0.03% से कम या उसके बराबर।
अंधा निकला हुआ किनारा hastelloy b3 संक्षारण प्रतिरोध
विभिन्न संक्षारक तरल पदार्थ जैसे हाइड्रोक्लोरिक एसिड, सल्फ्यूरिक एसिड, नाइट्रिक एसिड, कार्बनिक अम्ल, मजबूत क्षार और क्लोरीनयुक्त मीडिया (जैसे, समुद्री जल, क्लोराइड समाधान) के लिए प्रतिरोधी। इसमें विशेष रूप से इंटरग्रेन्युलर संक्षारण और तनाव संक्षारण क्रैकिंग (एससीसी) के लिए अच्छा प्रतिरोध है जो इसे रासायनिक और धातुकर्म उद्योगों जैसे अत्यधिक संक्षारक वातावरण के लिए उपयुक्त बनाता है।
मिश्र धातु बी3 निकला हुआ किनारा तापमान और यांत्रिक गुण
दीर्घकालिक ऑपरेटिंग तापमान रेंज -196 डिग्री (कम तापमान) से 450 डिग्री (उच्च तापमान) है, तन्य शक्ति 690 एमपीए से अधिक या उसके बराबर है, उपज शक्ति 275 एमपीए से अधिक या उसके बराबर है, बढ़ाव 40% से अधिक या उसके बराबर है, और कठोरता 210 एचबी से कम या उसके बराबर है। एएसटीएम बी564 हेस्टेलॉय एन10675 10 बीएल फ्लैंज आरएफ - 150 क्लास बारी-बारी से उच्च और निम्न तापमान स्थितियों के तहत संरचनात्मक स्थिरता बनाए रख सकता है।
hastelloy n10675 निकला हुआ किनारा विनिर्माण आवश्यकताएँ
एएसटीएम बी564 के अनुसार, समान सामग्री संरचना और आंतरिक दोषों की अनुपस्थिति सुनिश्चित करने के लिए एन10675 फ्लैंज का निर्माण फोर्जिंग प्रक्रिया का उपयोग करके किया जाना चाहिए, इसके बाद समाधान उपचार (1120-1160 डिग्री, पानी शमन) किया जाना चाहिए।
