एएसएमई बी16.5 कक्षा 150 अंधा निकला हुआ किनाराकम दबाव वाले पाइपिंग सिस्टम का एक महत्वपूर्ण घटक है, और इसके डिजाइन, निर्माण और स्थापना को मानक आवश्यकताओं का कड़ाई से पालन करना चाहिए। उचित सामग्री चयन, सटीक संरचनात्मक डिजाइन, मानकीकृत विनिर्माण प्रक्रियाओं और वैज्ञानिक स्थापना और रखरखाव के माध्यम से, यह पेट्रोकेमिकल, जल उपचार, भोजन और चिकित्सा जैसे उद्योगों में दीर्घकालिक सुरक्षित संचालन सुनिश्चित कर सकता है।
HT PIPE अंतर्राष्ट्रीय व्यापार में 15 वर्षों से अधिक की विशेषज्ञता के साथ एक प्रमुख स्टॉकिस्ट और वैश्विक निर्यातक है। हम पाइप, प्लेट, गोल बार और पाइप फिटिंग, फ्लैंज और वाल्व की एक विस्तृत श्रृंखला की आपूर्ति करते हैं।हमसे संपर्क करेंअब मुफ़्त उद्धरण और वैयक्तिकृत उत्पाद जानकारी के लिए।
एएसएमई बी16.5 क्लास 150 ब्लाइंड फ्लैंज नाममात्र आकार सीमा
छोटा आकार (एनपीएस 1/2-एनपीएस 2):मुख्य रूप से कम दबाव वाले उपकरण पाइपलाइनों और छोटे उपकरण इंटरफेस के लिए उपयोग किया जाता है।
मध्यम आकार (एनपीएस 3-एनपीएस 12):औद्योगिक पाइपलाइन प्रणालियों में पारंपरिक अंत समापन के लिए व्यापक रूप से उपयोग किया जाता है
बड़ा आकार (एनपीएस 14-एनपीएस 24):आमतौर पर भंडारण टैंक और रिएक्टर जैसे बड़े उपकरणों के लिए रखरखाव के उद्घाटन के रूप में उपयोग किया जाता है।
एएसएमई बी16.5 क्लास 150 ब्लाइंड फ्लैंज सीलिंग सतह प्रकार
आरएफ (आरएफ):सबसे अधिक इस्तेमाल किया जाने वाला प्रकार, 1.6 मिमी (छोटे आकार) से 3.2 मिमी (बड़े आकार) की सीलिंग सतह की ऊंचाई के साथ, एस्बेस्टस रबर गैसकेट और ग्रेफाइट मिश्रित गैसकेट जैसे नरम गैसकेट की आवश्यकता होती है, जो कम दबाव और गैर मजबूत संक्षारण स्थितियों के लिए उपयुक्त है।
पूर्ण फ़्लैट (एफएफ):सीलिंग सतह फ्लैंज सतह के साथ समतल है, बिना किसी उभार के, उन परिदृश्यों के लिए उपयुक्त है जिनके लिए बार-बार जुदा करना या स्वच्छता आवश्यकताओं (जैसे भोजन और दवा) की आवश्यकता होती है, और इसे पतले गैसकेट के साथ जोड़ा जाना आवश्यक है।
अवतल उत्तल सतह (एमएफएम):अंधा निकला हुआ किनारा पक्ष अवतल है, और संभोग निकला हुआ किनारा पक्ष उत्तल है। सीलिंग सतह सटीकता की आवश्यकता उच्च है (सतह खुरदरापन रा 3.2 μm से कम या उसके बराबर), मध्यम और निम्न दबाव और उच्च सीलिंग आवश्यकताओं के साथ काम करने की स्थिति के लिए उपयुक्त है, और गैसकेट विस्थापन को रोक सकता है।
मोर्टिज़ और टेनन सतह (टीजी):अंधा निकला हुआ किनारा पक्ष खांचे की सतह है, और संभोग निकला हुआ किनारा पक्ष मोर्टिज़ और टेनन सतह है। गैसकेट खांचे में एम्बेडेड है, जो ज्वलनशील, विस्फोटक या विषाक्त मीडिया के लिए उपयुक्त है, और मध्यम रिसाव और सुरक्षा दुर्घटनाओं से बच सकता है।
एएसएमई बी16.5 क्लास 150 ब्लाइंड फ्लैंज सतह उपचार
कार्बन स्टील निकला हुआ किनारा:जंगरोधी उपचार की आवश्यकता होती है, आमतौर पर जंग लगने से बचने के लिए हॉट डिप गैल्वनाइजिंग (जस्ता परत की मोटाई 85 μ मीटर से अधिक या उसके बराबर) और पेंटिंग (एपॉक्सी जिंक युक्त पेंट, सूखी फिल्म की मोटाई 60 μ मीटर से अधिक या उसके बराबर) का उपयोग किया जाता है।
स्टेनलेस स्टील फ्लैंज:आमतौर पर सतह ऑक्साइड स्केल को हटाने, एक पैसिवेशन फिल्म बनाने और संक्षारण प्रतिरोध में सुधार करने के लिए एसिड पिकलिंग और पैसिवेशन (नाइट्रिक एसिड + हाइड्रोफ्लोरिक एसिड घोल में भिगोना) के साथ इलाज किया जाता है।
मिश्र धातु इस्पात निकला हुआ किनारा:कामकाजी परिस्थितियों के अनुसार, इसे क्रोम प्लेटेड किया जा सकता है (घिसाव प्रतिरोधी कामकाजी परिस्थितियों के लिए) या जंग रोधी कोटिंग (संक्षारक कामकाजी परिस्थितियों के लिए) से लेपित किया जा सकता है। सतह के उपचार के बाद, आसंजन का परीक्षण किया जाना चाहिए (ग्रिड परीक्षण, आसंजन स्तर 1 से अधिक या उसके बराबर)।

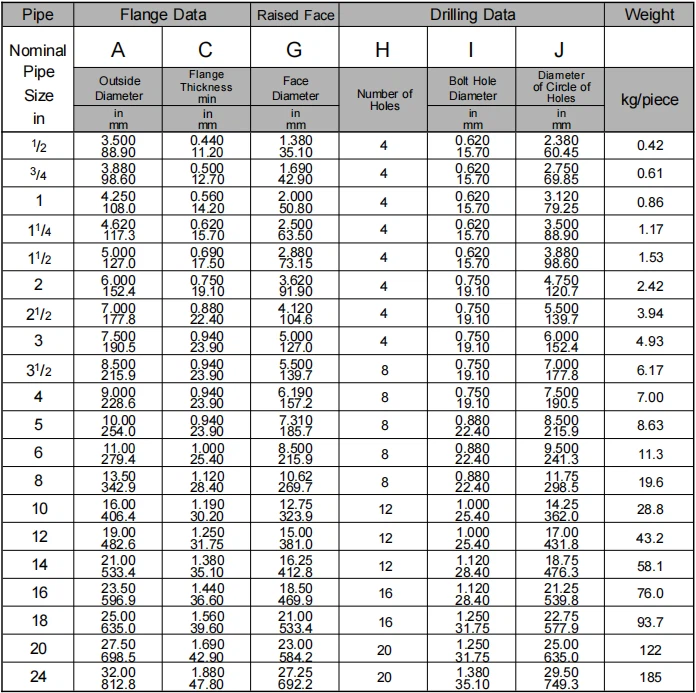

एएसएमई बी16.5 क्लास 150 ब्लाइंड फ्लैंज आयाम
