एएसएमई बी16.47 सीरीज बी क्लास 300 वेल्ड नेक फ्लैंजबड़े -व्यास वाले स्टील फ्लैंज को कवर करता हैएनपीएस 26 से एनपीएस 60 तक. इस मानक के भीतर,सीरीज बीलीगेसी एपीआई 605 मानक से विरासत में मिली विशिष्टताओं की रूपरेखा। एचटी पाइप सभी विभिन्न प्रकार और स्केल के फ्लैंज की आपूर्ति करता है। कृपया स्वतंत्र महसूस करेंहमसे संपर्क करेंअधिक उत्पाद जानकारी और मूल्य निर्धारण के लिए।
श्रृंखला बी बनाम श्रृंखला ए: मुख्य संरचनात्मक अंतर
बड़े व्यास वाले कनेक्शन को डिज़ाइन या खरीदते समय, यह समझना महत्वपूर्ण है कि श्रृंखला बी श्रृंखला ए से कैसे विचलित होती है:
बोल्टिंग ज्यामिति:सीरीज बी फ्लैंज सीरीज ए की तुलना में अधिक संख्या में छोटे व्यास वाले बोल्ट का उपयोग करते हैं। यह लेआउट अधिक कॉम्पैक्ट बोल्ट सर्कल और विशिष्ट यांत्रिक गुण उत्पन्न करता है।
प्रोफ़ाइल और द्रव्यमान:सीरीज बी फ्लैंज आम तौर पर अपने सीरीज ए समकक्षों की तुलना में पतले, संकीर्ण और हल्के होते हैं। यह प्रोफ़ाइल अधिक कॉम्पैक्ट लेआउट प्रदान करती है, जो उन्हें तंग स्थानों के लिए लागत प्रभावी विकल्प बनाती है जहां वजन कम करना मायने रखता है।
विनिमेयता:इस पर ध्यान देना महत्वपूर्ण हैसीरीज ए और सीरीज बी फ्लैंज एक दूसरे के साथ मेल नहीं खाते हैं. उनके बोल्ट सर्कल, छेद व्यास और मोटाई पूरी तरह से असंगत हैं।
वेल्ड नेक (डब्ल्यूएन) डिज़ाइन प्रोफ़ाइल
वेल्ड नेक प्रोफ़ाइल में एक लंबा, पतला हब होता है जो फ़्लैंज रिंग की मोटाई से पाइप की दीवार की मोटाई तक आसानी से परिवर्तित होता है।
यह ज्यामिति कई लाभ प्रदान करती है:
तनाव वितरण:पतला हब संरचनात्मक तनाव को सीधे पाइपलाइन में स्थानांतरित करता है, जिससे निकला हुआ किनारा के आधार पर तनाव सांद्रता को रोका जा सकता है।
थकान प्रतिरोध:बट{0}वेल्ड कनेक्शन पाइप के अंदर अशांति और क्षरण को कम करता है, जिससे डब्ल्यूएन फ्लैंज अच्छी तरह से {{1}उच्च {{2}कंपन और चक्रीय {3}थर्मल सिस्टम के लिए उपयुक्त हो जाता है।
दबाव में ईमानदारी:कक्षा 300 में रेटेड, ये घटक गैस ट्रांसमिशन लाइनों, भारी रिफाइनिंग इकाइयों और जल उपचार बुनियादी ढांचे में विश्वसनीय सीलिंग प्रदर्शन प्रदान करते हैं।

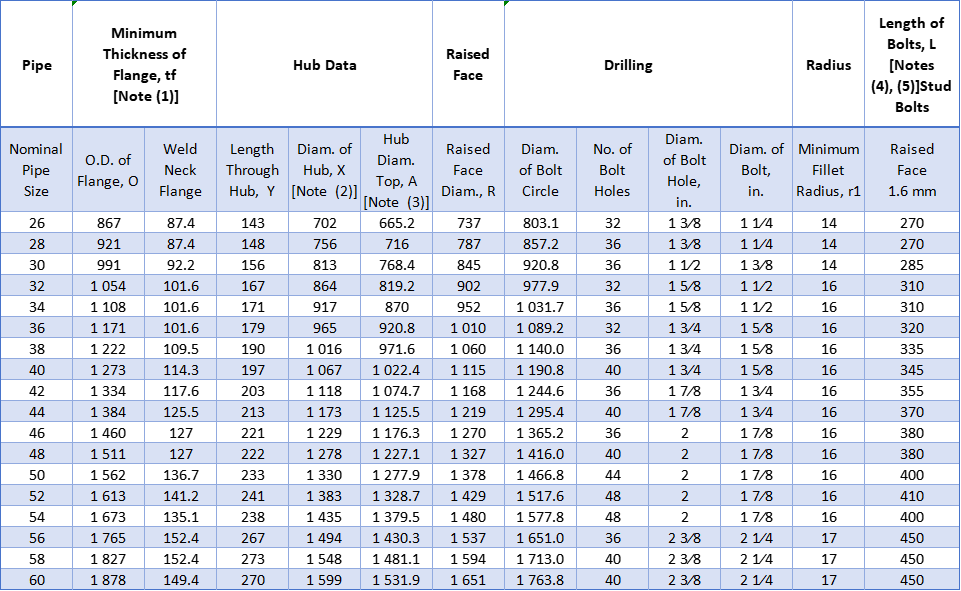

एएसएमई बी16.47 सीरीज बी क्लास 300 वेल्ड नेक फ्लैंज आयाम
